技术参数

产品外形尺寸： 见产品外形尺寸图

额定电气参数： 10A 300VAC

接触电阻: ≤50mΩ

绝缘电阻: >100MΩ以上（500V DC 兆欧表）

介质耐压: 4000VAC V/S 线圈/触点 2500VAC V/S 触点间

环境温度: -45℃～+85℃(无结冰)

相对湿度:<95%

电气寿命: 10000 次（Cycles）

环保要求： 符合欧盟 ROHS

阻燃要求： UL94-V2

塑件材料 PA66

连接片材料 H62Y 高精带，表面镀镍

夹持弹簧材料 镍铬弹簧钢 CrNi

使用螺丝刀刀口尺寸 2.5x0.4mm

剥线长度（细多股导线 ） 10...12mm/0.43in.

剥线长度（单股导线 ） 10...11mm/0.41in.

所接导线范围 0.25mm2...2.5mm2/22…14AWG

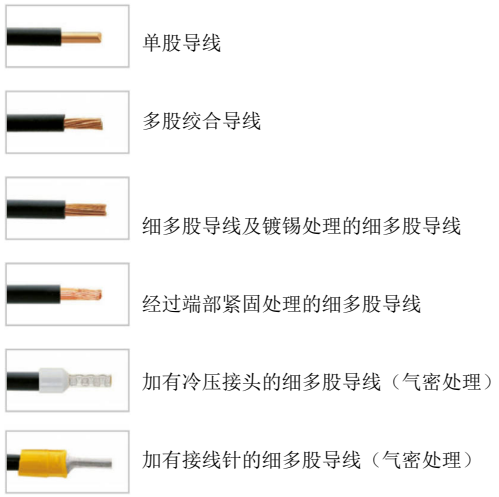

导线连接方式适用于所有导线类型的通用型连接：使用操作工具打开接线单元、插入导线然后取下操作工具——接线完毕。

直插型连接：只需将导线直接插入即要可完成接线。

硬导线，例如单股导线、多股绞合导线以及加有冷压接头的细多股导线可以无需工具直接插入。

拆除导线：用螺丝刀按下按钮，打开端子再拔出导线

螺丝刀操作连接方式所接导线范围：0.25mm2...2.5mm2的单股导线和细多股导线

直接插入式连接方式所接导线范围：0.5mm2...2.5mm2的单股导线和 0.75mm2...1.5mm2带12mm 冷压接头的细多股导线

适用铜导线

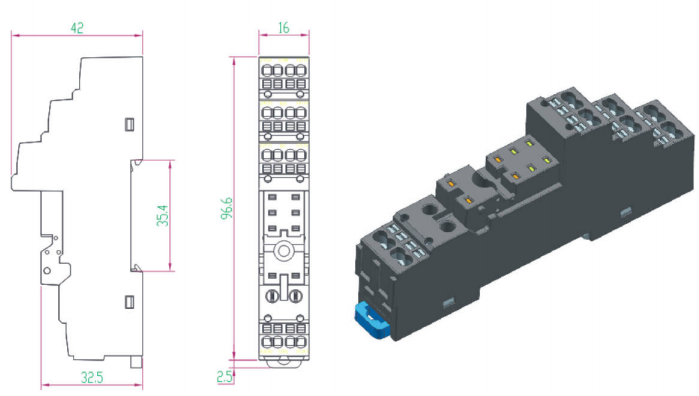

外形尺寸

端子配置内部连接
